Wat zijn de verschillende soorten trekweefsel?

Treksterktestof is verkrijgbaar in verschillende typen, elk ontworpen voor specifieke prestatie-eisen. De hoofdcategorieën zijn PVC-treksterktestof, PTFE-stof (polytetrafluorethyleen), ETFE-film (ethyleentetrafluorethyleen), HDPE-schermstof en glasvezel met siliconencoating . Hiervan domineert PVC-treksterkte de wereldmarkt – goed voor ongeveer 60-70% van alle architecturale membraaninstallaties – vanwege de kosteneffectiviteit, het brede kleurengamma en de betrouwbare structurele prestaties in verschillende klimaten. Het begrijpen van elk type is essentieel voordat u zich engageert voor een trekconstructieproject, of het nu gaat om een ​​luifel, een stadiondak of een membraangevel met grote overspanningen.

PVC-trekstof : De industriestandaard

PVC-trekweefsel wordt gemaakt door een polyester basisgarenrooster – het gaas – aan beide zijden te bedekken met polyvinylchloridepasta. Het resultaat is een composietmembraan dat de treksterkte van geweven polyester combineert met de weerbestendigheid, chemische weerstand en esthetische flexibiliteit van PVC. Standaard PVC-treksterktepanelen hebben treksterktes variërend van 3.000 N/5 cm tot meer dan 10.000 N/5 cm , afhankelijk van het aantal draden en het coatinggewicht.

In de praktijk is een PVC-membraan van klasse 6 (ongeveer 1.050 g/m²) sterk genoeg om dynamische sneeuw- en windbelastingen van 1,5–2,5 kPa te dragen zonder permanente vervorming. Dat draagvermogen dekt de overgrote meerderheid van commerciële en openbare architectuur in gematigde klimaten.

Oppervlaktebehandelingen op PVC-trekweefsel

Ruwe PVC-coatings trekken stof en organisch vuil uit de lucht aan, waardoor het membraan geleidelijk wordt bevlekt en de lichttransmissie wordt verminderd. Fabrikanten pakken dit probleem aan met lakaflakken, acryllakken, polyvinylideenfluoride (PVDF) afwerkingen en PVDF/Tedlar-laminaten. Een PVDF-gelakt PVC-membraan houdt vast na 10 jaar meer dan 90% van zijn oorspronkelijke witte helderheid blootstelling buitenshuis, vergeleken met ongeveer 70-75% voor onbehandeld PVC met hetzelfde basisgewicht. Voor projecten in de buurt van industriële zones of kustgebieden waar de afzetting van zout en verontreinigende stoffen intens is, voegt het specificeren van een PVDF- of Tedlar-toplaag grofweg 8-15% toe aan de materiaalkosten, maar wordt de schoonmaakfrequentie dramatisch verlaagd van tweemaal per jaar naar eens in de drie tot vier jaar.

Levensduur en recycleerbaarheid van PVC-treksterkte

Een goed gespecificeerde installatie van PVC-trekweefsel levert doorgaans een levensduur van 15–25 jaar voordat degradatie van de coating de brandprestaties of de structurele integriteit in gevaar brengt. Afgedankte PVC-membranen kunnen worden gerecycled via verschillende Europese terugnameprogramma's. Het Texyloop-proces zet bijvoorbeeld gebruikte PVC-gecoate polyestermembranen weer om in nieuw gelijkwaardig PVC-granulaat en recupereert het polyestergaas voor herverwerking. Deze gesloten-lusbenadering vermindert de CO2-voetafdruk gedurende de levenscyclus met ongeveer 30-40% in vergelijking met het storten van afval.

PTFE-gecoate glasvezel: de premium optie met lange levensduur

Met PTFE (polytetrafluorethyleen) gecoate glasvezel – vaak op de markt gebracht onder merknamen als Tenara of Sheerfill – vertegenwoordigt het bovenste segment van de markt voor treksterktestoffen. Het basismateriaal is geweven glasvezelgaren, dat van nature niet-brandbaar is, en de PTFE-coating zorgt voor een chemisch inert oppervlak met ultralage wrijving. PTFE-membranen hebben een verwachte levensduur van 30-50 jaar , met enkele opmerkelijke installaties zoals de Haj Terminal in Jeddah (voltooid in 1981) die nu meer dan vier decennia ononderbroken dienst doet.

Het niet-poreuze PTFE-oppervlak is effectief zelfreinigend: regen spoelt deeltjes in de lucht weg zonder vlekken achter te laten. Lichttransmissiewaarden liggen doorgaans tussen 5% en 20%, waardoor PTFE-constructies een lichtgevende, diffuse daglichtkwaliteit zonder verblinding krijgen. Eén beperking zijn de kosten: glasvezel met PTFE-coating kost doorgaans €1,- drie tot vijf keer de kosten per vierkante meter van standaard PVC-treksterkteweefsel — waardoor het het meest geschikt is voor historische permanente constructies in plaats van seizoens- of tijdelijke installaties.

Brandprestaties zijn een belangrijk voordeel. PTFE/glasvezel wordt volgens de meeste nationale bouwvoorschriften geclassificeerd als niet-brandbaar, wat de vergunningverlening voor afgesloten openbare ruimtes zoals winkelboezems, luchthaventerminals en stadiondaken aanzienlijk vereenvoudigt.

ETFE-film: transparantie en lichtgewicht prestaties

ETFE (ethyleentetrafluorethyleen) is technisch gezien geen geweven stof, maar een thermoplastische fluorpolymeerfilm. Het is opgenomen in de familie van trekmembranen omdat het wordt gesneden, gelast en gespannen volgens vergelijkbare structurele principes. Een enkele laag ETFE-folie weegt slechts 150–350 g/m² – ongeveer 1% van het gewicht van een gelijkwaardig glaspaneel – wat de primaire structurele belastingsvereisten dramatisch vermindert en overspanningsmogelijkheden opent die glas economisch niet kan bereiken.

ETFE bereikt lichttransmissiewaarden van 90-95% voor een enkele laag , waardoor het de voorkeurskeuze is wanneer maximaal natuurlijk daglicht de ontwerpprioriteit is. Het Beijing National Aquatics Centre (de "Water Cube"), voltooid voor de Olympische Spelen van 2008, gebruikte meer dan 100.000 m² ETFE-kussenpanelen en blijft een van de meest geciteerde voorbeelden van de doorschijnendheid en structurele veelzijdigheid van het materiaal.

ETFE-film wordt doorgaans geïnstalleerd als meerlaags opgeblazen kussensysteem in plaats van enkelvoudig gespannen membranen. De luchtdruk die tussen de lagen wordt gehandhaafd, zorgt voor isolatie (U-waarden van 1,5–2,8 W/m²K voor tweelaagse systemen) en structurele stijfheid. De mechanische opblaassystemen vereisen echter onderhoudscontracten en back-upcompressoren, wat de operationele complexiteit vergroot in vergelijking met statische PVC- of PTFE-membranen.

HDPE-schaduwdoek: ontworpen voor zonwering

Schaduwdoek van polyethyleen met hoge dichtheid (HDPE) neemt een aparte niche in binnen structuren van trekweefsel. In tegenstelling tot PVC-trekstof of PTFE-membranen is HDPE-schermstof een open geweven of gebreide structuur die speciaal is ontworpen om zonnestraling te blokkeren en tegelijkertijd luchtbeweging mogelijk te maken. HDPE-schermdoeken zijn verkrijgbaar in schaduwfactoren van 30% tot 95% , waardoor een nauwkeurige kalibratie van de vermindering van de zonne-energie versus natuurlijke ventilatie mogelijk is.

Dit maakt HDPE het dominante materiaal voor parkeergarages, speeltuinen, schaduwstructuren in de landbouw en horecagelegenheden buiten in warme klimaten. Een HDPE-overkapping met een schaduwfactor van 90% boven een parkeerterrein in Dubai of Phoenix kan de oppervlaktetemperatuur van geparkeerde voertuigen met 20-30°C verlagen in vergelijking met asfalt zonder schaduw, waardoor de binnentemperaturen in de cabine en de belasting van de airconditioning aanzienlijk worden verlaagd. De treksterkte van HDPE-zonweringstof is lager dan die van gecoate architecturale membranen – doorgaans 1.500–4.500 N/5 cm – dus structurele ontwerpen moeten hiermee rekening houden bij het specificeren van de weerstand tegen windbelasting en sneeuwbelasting.

HDPE-schermstof is UV-gestabiliseerd tijdens de productie en is van commerciële kwaliteit 10 jaar garantie op UV-stabiliteit . De poreuze open structuur zorgt ervoor dat het doek geen stilstaand water opvangt, waardoor waterbelasting wordt geëlimineerd waarmee rekening moet worden gehouden bij ondoordringbaar PVC-trekdoek bij installaties op lage hellingen.

Glasvezel met siliconencoating: nichetoepassingen bij hoge temperaturen

Met siliconen gecoate glasvezelmembranen zijn het minst voorkomende type trekweefsel in de algemene architectuur, maar vervullen een cruciale rol in omgevingen met hoge temperaturen en voedselverwerking. De siliconen-elastomeercoating blijft stabiel -60°C tot 230°C continu , waarbij kortetermijnpieken tot 300°C worden getolereerd. Dit thermische bereik overschrijdt ruimschoots de operationele limieten van PVC-treksterkteweefsel (doorgaans geschikt voor continu gebruik bij 70°C) en maakt siliconen/glasvezel de standaardkeuze voor luifels boven industriële ovens, gieterijafdekkingen en warmteafvoerzones in productiefaciliteiten.

Siliconencoatings zijn ook voedselveilig, niet giftig en bestand tegen de meeste zuren, logen en reinigingsmiddelen die bij de voedselproductie worden gebruikt. Deze eigenschappen hebben geleid tot een toenemende acceptatie in trekdakconstructies boven voedselmarkten en verwerkingsfaciliteiten, waar frequente hogedrukstoomreiniging routine is. Het nadeel is de kosten: glasvezel met siliconencoating is in sommige configuraties aanzienlijk duurder dan PVC-treksterkte en zelfs PTFE-membranen.

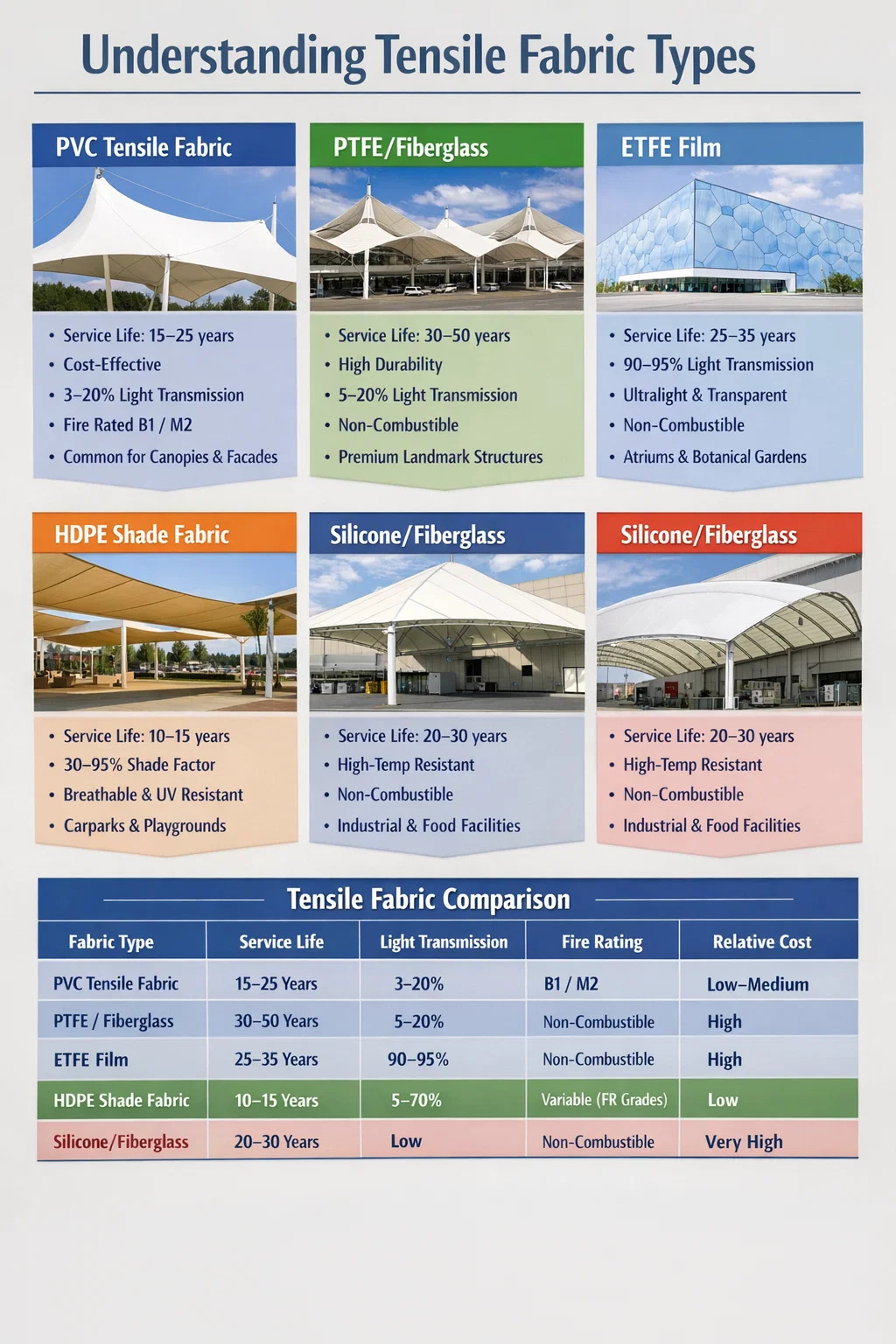

Head-to-head vergelijking van alle soorten trekweefsel

De onderstaande tabel geeft een samenvatting van de belangrijkste prestatie- en commerciële kenmerken van elk belangrijk type trekweefsel om specificatiebeslissingen te ondersteunen.

Hoe PVC-treksterktekwaliteiten verschillen

Niet al het PVC-trekweefsel is hetzelfde. De marktsegmenten zijn onderverdeeld in gewichtsklassen – gewoonlijk klasse 2 tot en met klasse 9 – en binnen elke klasse variëren de kwaliteitsniveaus aanzienlijk afhankelijk van de gaasconstructie, de formulering van PVC-verbindingen en de toplaagtechnologie. Hier ziet u hoe de belangrijkste cijfers in de praktijk worden onderverdeeld:

• Graad 2–3 (400–600 g/m²): Lichtgewicht beurshallen, tijdelijke evenementententen, schaduwzeilen voor de korte termijn. Treksterkte doorgaans 2.500–4.000 N/5 cm. Niet aanbevolen voor permanente constructies in gebieden met veel wind.
• Kwaliteit 5–6 (750–1.100 g/m²): Het werkpaard van de commerciële architectuur: spanluifels, voetgangerspaden, doorgangsschuilplaatsen en gevelbekleding. Treksterkte 5.000–7.500 N/5 cm. Typische levensduur van 15-20 jaar met PVDF-toplaag.
• Kwaliteit 8–9 (1.200–1.600 g/m²): Stadiondaken, transportknooppunten met grote overspanningen, trekgevels die een winddruk van meer dan 2 kPa kunnen dragen. Treksterkte 9.000–12.000 N/5 cm. Vaak gespecificeerd met Tedlar-laminaat voor maximale weersbestendigheid en lange levensduur.

De scrim-architectuur in het PVC is ook van belang. Een platgeweven gaas biedt een uniforme treksterkte in zowel schering- als inslagrichting - de voorkeur voor biaxiaal voorgespannen membraanstructuren. Een lenoweefsel of inzetgarengaas biedt een hogere sterkte in één richting en wordt gebruikt in unidirectionele trektoepassingen zoals tongewelfluifels.

Brandprestatienormen voor trekweefsel

Brandgedrag is een niet-onderhandelbare specificatiefactor voor elke gesloten of semi-gesloten trekconstructie. Normen variëren per regio:

• Europa: EN 13501-1 classificatie voor reactie op brand. PVC-treksterktestof met FR-behandeling bereikt doorgaans klasse B-s2, d0 of klasse C-s2, d0. PTFE en ETFE behalen klasse A2-s1, d0 (niet brandbaar).
• Frankrijk: M-classificatiesysteem. PVC-trekstof met de juiste behandeling bereikt M2 (vlamvertragend), wat vereist is voor overdekte openbare verzamelruimtes.
• VS: NFPA 701 en ASTM E84. Hoogwaardige architectonische PVC-membranen behalen een vlamverspreidingsindex van klasse A (FSI ≤ 25).
• Australië/Nieuw-Zeeland: AS/NZS 1530.3. PVC-trekweefsel dat wordt gebruikt in assemblagegebouwen van klasse 9 vereist doorgaans een ontvlambaarheidsindex ≤ 6 en een index voor vlamverspreiding ≤ 0.

Vlamvertragende additieven in PVC-treksterkteweefsel worden in de compoundfase verwerkt en niet als oppervlaktecoating aangebracht , wat betekent dat de FR-prestaties niet afnemen na reiniging of schuren. Dit is een cruciaal onderscheid dat moet worden gecontroleerd bij het beoordelen van de technische gegevensbladen van producten: op het oppervlak aangebrachte FR-behandelingen op budgetmembranen gaan na verloop van tijd achteruit en verliezen hun certificeringsconformiteit.

Akoestische en thermische kenmerken van soorten trekweefsel

Akoestische prestaties worden vaak over het hoofd gezien tijdens de materiaalkeuze, maar worden van cruciaal belang in overdekte openbare ruimtes. PVC-treksterktestof is een reflecterend oppervlak - geluidsabsorptiecoëfficiënten (αw) variëren doorgaans van 0,05 tot 0,15 - wat betekent dat galmgeluid zich ophoopt in met membraan bedekte omgevingen, tenzij absorberende voeringen of secundaire akoestische panelen zijn geïntegreerd. Stadionontwerpteams gebruiken regelmatig een secundaire akoestische voering van geperforeerd PVC-trekvast materiaal met een isolerende wattenlaag om de nagalmtijden in overdekte tribunes terug te brengen van 3 à 5 seconden naar de doeltijd van 1,5 à 2 seconden voor spraakverstaanbaarheid.

De thermische prestaties van enkellaags PVC-trekweefsel zijn bescheiden. Een standaard PVC-membraan van 900 g/m² heeft een U-waarde van ongeveer 5,5–6,5 W/m²K en biedt op zichzelf minimale isolatie. Dubbellaagse PVC-systemen met een luchtspleet of isolatievulling kunnen U-waarden van 1,5–3,0 W/m²K bereiken, waardoor ze geschikt zijn voor seizoensgebonden besloten ruimtes. ETFE-kussensystemen bereiken daarentegen U-waarden van 1,0–2,0 W/m²K met tweelaagse systemen en lager dan 1,0 W/m²K met drie of meer lagen plus argonvulling.

Zonnereflectie is een andere thermische factor. Een witte PVC-trekstof met PVDF-toplaag kan zonnereflectiewaarden bereiken van 0,65–0,75 (TSR), waardoor de zonnewarmtewinst onder de overkapping aanzienlijk wordt verminderd in vergelijking met donkerdere PVC-opties (TSR 0,10–0,30) of blanke metalen dakbedekking (TSR 0,20–0,40). Dit is een aanzienlijk energie-efficiëntievoordeel voor horecaruimtes buiten die schaduw zoeken zonder overmatige warmteaccumulatie.

Naad- en verbindingstechnologieën voor PVC-trekweefsel

De structurele integriteit van een trekmembraan is slechts zo betrouwbaar als de naden ervan. PVC-treksterktepanelen worden op twee manieren met elkaar verbonden:

• Hoogfrequent (HF) lassen: Een elektromagnetisch veld laat de PVC-moleculen op de naadlijn oscilleren, waardoor warmte ontstaat die de twee lagen tot een homogene verbinding versmelt. Goed uitgevoerde HF-lassen bereiken naadsterkten van 85–100% van het oudermembraan , wat betekent dat de naad geen structureel zwak punt creëert. Dit is de industriestandaard voor alle commerciële productie van PVC-trekvaste stoffen.
• Heteluchtlassen: Een stroom verwarmde lucht (250–400°C) verzacht de PVC-oppervlakken, die vervolgens onder roldruk tegen elkaar worden gedrukt. Gebruikt voor reparaties ter plaatse en gebogen of onregelmatige naadgeometrieën waar HF-lasplaten niet bij kunnen. Naadsterkte doorgaans 75-90% van de moederstof.

Met PTFE gecoate glasvezel kan niet HF-gelast worden omdat de glasvezelbasis niet reageert op elektromagnetische excitatie en de PTFE-coating thermisch stabiel en niet-smeltbaar is onder 327°C. In plaats daarvan worden PTFE-panelen mechanisch verbonden met behulp van met PTFE gecoate stalen klemstaven en vastgeboute overlappende verbindingen, wat bredere naadoverlappingen vereist (doorgaans 50–100 mm versus 15–25 mm voor PVC HF-lassen) en de fabricagecomplexiteit vergroot.

Randafwerking van PVC-trekweefsel maakt gebruik van verschillende strategieën: touw-in-kanaal (een met PVC gecoate staalkabel ingebed in een gelaste zoom die aangrijpt op een doorlopend aluminium extrusieprofiel), bouttouw (een doorlopende ronde kraal langs de omtrek van het paneel) en plaat-en-boutverbindingen voor geconcentreerde ankerpunten met de hoogste belasting. De keuze van de randafsluiting heeft zowel invloed op de visuele details van de voltooide installatie als op de maximale belastingsoverdrachtscapaciteit bij elk anker.

Het kiezen van de juiste trekstof voor uw project

De beslissingsboom voor de specificatie van trekweefsel volgt over het algemeen deze logica:

1. Budget en projectduur: Als de ontwerplevensduur korter is dan 20 jaar of als het budget beperkt is, is PVC-trekweefsel met PVDF-toplaag vrijwel altijd het juiste antwoord. Voor historische constructies met een levensduur van 30 jaar rechtvaardigt PTFE of hoogwaardige ETFE de premie.
2. Lichtvereisten: Maximaal natuurlijk daglicht? Specificeer ETFE-film. Gecontroleerd diffuus daglicht? Wit of lichtgekleurd PVC of PTFE. Zonwering met ventilatie? HDPE-schermstof.
3. Vereisten voor brandclassificatie: Controleer de lokale bouwvoorschriften voor de bezettingsklasse. Als classificatie voor niet-brandbare stoffen verplicht is (EN A2 of gelijkwaardig), zijn PTFE of ETFE de enige membraanopties. Als klasse B of C aanvaardbaar is, komt PVC-trekweefsel met integrale FR-behandeling in aanmerking.
4. Blootstelling aan het milieu: Hoge vervuiling of blootstelling aan zout aan de kust? Geef prioriteit aan PVDF- of Tedlar-topcoat op PVC, of ​​selecteer PTFE voor een onderhoudsvrij uiterlijk. Industriezone met hoge temperaturen? Specificeer glasvezel met siliconencoating.
5. Structurele overspanning en belasting: Voor overspanningen van meer dan 40-50 m en hoge dynamische belastingen zal een structurele analyse de keuze van het doekgewicht bepalen. Werk vroeg samen met de membraanfabrikant om te bevestigen dat de gekozen PVC-treksterkteweefselkwaliteit op alle verbindingspunten voldoet aan de berekende spanningswaarden.

Geen enkel type trekweefsel domineert alle toepassingen. Echter, vanwege de combinatie van structurele prestaties, ontwerpveelzijdigheid, kostenefficiëntie en praktische installatiekenmerken, PVC-trekweefsel blijft het meest breed toepasbare materiaal op de markt , voor projecten variërend van tijdelijke marktluifels tot permanente daken van meerdere duizenden vierkante meters. Het begrijpen van het volledige scala aan typen – en waar PVC-trekvaste stoffen zich binnen dat spectrum bevinden – geeft ontwerpers en projectmanagers de basis om zelfverzekerde beslissingen op specificatieniveau te nemen vanaf de vroegste ontwerpfasen.
