Hoe houdt rekbare stof stand bij hitte?

Het korte antwoord: treksterktestof kan goed met warmte omgaan, maar de materiaalkeuze is belangrijk

Trekweefsel presteert over het algemeen goed in omgevingen met hoge temperaturen, maar de prestaties variëren aanzienlijk, afhankelijk van het basismateriaal. PVC-trekstof behoort tot de meest hittebestendige opties die in de handel verkrijgbaar zijn , routinematig bestand tegen continue temperaturen van 70°C (158°F) en kortdurende blootstelling tot 90°C (194°F) zonder structureel falen. Standaard HDPE-schaduwdoek begint daarentegen zijn treksterkte te verliezen boven 50°C (122°F). Als uw installatie zich in een gebied met intense zon, hoge omgevingstemperaturen of directe stralingswarmte bevindt, bepaalt de materiaalspecificatie die u kiest of de constructie vijf of vijftien jaar meegaat.

Warmte beïnvloedt het trekweefsel op drie verschillende manieren: het verzacht het materiaal, versnelt de UV-degradatie en veroorzaakt dimensionale uitzetting die de in de structuur ingebouwde voorspanning verandert. Als u elk van deze mechanismen begrijpt, kunt u de juiste stof selecteren en realistische onderhoudsverwachtingen stellen.

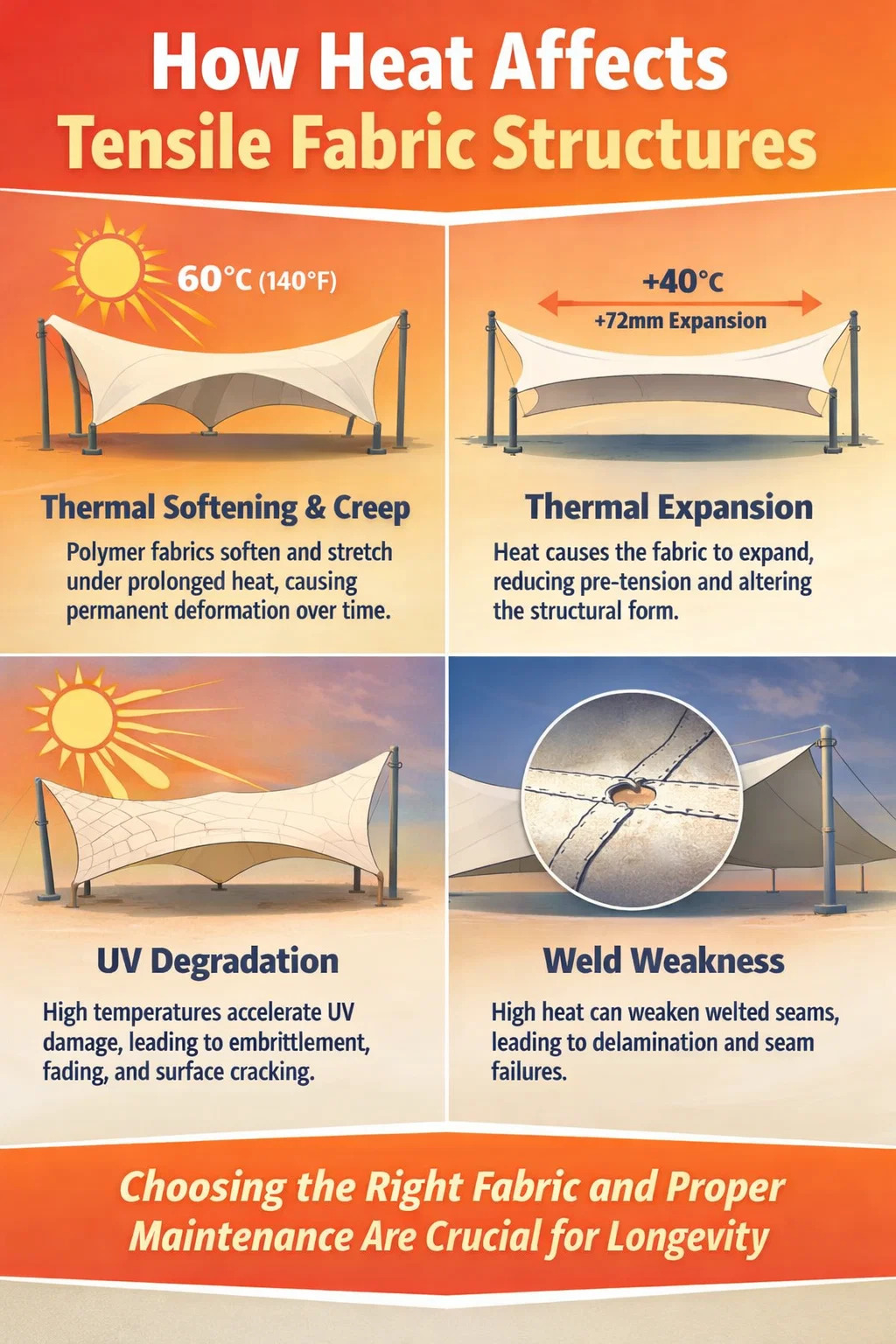

Hoe hitte de structuren van trekweefsel fysiek beïnvloedt

Wanneer een membraan van trekweefsel wordt blootgesteld aan hoge temperaturen, beginnen er tegelijkertijd drie overlappende fysieke processen plaats te vinden. Het kennen van deze processen is niet alleen academisch; ze geven direct informatie over hoe een structuur moet worden ontworpen, gespecificeerd en onderhouden.

Thermische verzachting en kruip

Alle op polymeer gebaseerde trekstoffen ervaren wat ingenieurs 'kruip' noemen: een langzame, permanente vervorming onder aanhoudende belasting en verhoogde temperatuur. Voor PVC-treksterkteweefsel dat over een polyestergaas is gecoat, zijn de kruipsnelheden extreem laag bij normale bedrijfstemperaturen. Onafhankelijke testen door membraanfabrikanten als Mehler Texnologies en Verseidag hebben dat aangetoond PVC-gecoat polyester behoudt meer dan 95% van zijn oorspronkelijke treksterkte na 1.000 uur bij 70°C . Met PTFE gecoate glasvezel presteert thermisch nog beter, maar tegen drie tot vier keer de materiaalkosten.

Ongecoat geweven HDPE – vaak gebruikt in budgetzonnezeilen – is veel kwetsbaarder. Bij oppervlaktetemperaturen van 60°C, die gemakkelijk worden bereikt op een donkergekleurd membraan onder directe zomerzon in Australië, het Midden-Oosten of Zuid-Europa, beginnen HDPE-filamenten te ontspannen, waardoor het zeil binnen twee tot drie seizoenen gaat hangen en zijn technische spanning verliest.

Thermische uitzetting en voorspanningsverlies

Trekweefselstructuren zijn afhankelijk van nauwkeurig gekalibreerde voorspanning om hun vorm te behouden, water correct af te voeren en weerstand te bieden aan windbelasting. Warmte zorgt ervoor dat de stof uitzet; afkoeling zorgt ervoor dat het samentrekt. De thermische uitzettingscoëfficiënt voor PVC-trekweefsel is ongeveer 0,18 mm per meter per graad Celsius . Over een afstand van 10 meter veroorzaakt een temperatuurschommeling van 40°C – typisch tussen nacht en middag in een warm klimaat – een maatverandering van ongeveer 72 mm. Constructeurs houden hier rekening mee bij het dimensioneren van randkabels, hoekverbindingen en spanbeslag, maar ontoereikende specificaties leiden tot doorzakken in de zomer en overspanning in de winter, waardoor de levensduur van de stof wordt verkort.

UV-versnelde afbraak bij hoge temperaturen

UV-straling en warmte vormen een samengesteld paar. Verhoogde oppervlaktetemperaturen versnellen de fotochemische kettingreacties die worden geïnitieerd door UV-fotonen, waardoor de migratie van weekmakers in PVC en de oxidatieve verbrossing in polyethyleen worden versneld. Een membraan dat werkt bij een oppervlaktetemperatuur van 75°C zal twee tot drie keer sneller verouderen dan hetzelfde membraan dat werkt bij 45°C onder identieke UV-blootstelling. Daarom is hoogwaardige PVC-trekstof voor buitengebruik verwerkt titaandioxide (TiO₂) pigment, UV-stabiliserende additieven en lakaflakken die nabij-infraroodstraling reflecteren om de oppervlaktetemperatuur lager te houden dan onbehandelde equivalenten.

PVC-trekstof: waarom het toepassingen bij hoge temperaturen domineert

PVC-trekstof – een geweven polyester gaas ingekapseld tussen twee lagen geplastificeerd PVC – is om goede redenen de standaardspecificatie geworden voor commerciële schaduwstructuren, trekluifels en architectonische membranen die aan hitte worden blootgesteld. De eigenschappen ervan pakken de hierboven beschreven thermische uitdagingen effectiever aan dan de meeste alternatieven tegen een commercieel haalbare prijs.

Structurele kern: polyesterscrim

Het dragende onderdeel van PVC-trekweefsel is het geweven polyestergarenrooster. Polyester (PET) behoudt uitstekende mechanische eigenschappen tot ongeveer 150°C (302°F), wat ver boven elke realistische buitentemperatuur ligt. Het polyestergaas geeft PVC-trekstof zijn treksterkte – normaal gesproken 3.000 tot 11.000 N/5cm in schering- en inslagrichting afhankelijk van het gewicht van de stof – en behoudt de maatvastheid bij cyclische blootstelling aan hitte. Zelfs bij oppervlaktetemperaturen van 80°C, wat kan voorkomen op donkergekleurd PVC onder intense woestijnzon, ondervindt de polyesterkern een verwaarloosbare kruip in vergelijking met zijn uiteindelijke sterkte.

PVC-coating: bescherming en flexibiliteit

De PVC-coating dient als een beschermende matrix rond het polyestergaas en zorgt voor waterdichtheid, UV-bescherming en reinigbaarheid van het oppervlak. Weekmakers toegevoegd aan de PVC-formulering houden de coating flexibel over een breed temperatuurbereik. Hoogwaardig PVC-trekmateriaal van buitenkwaliteit blijft flexibel bij temperaturen tot -30°C en wordt niet buitensporig zacht onder 90°C . Goedkopere formuleringen maken gebruik van weekmakers van lagere kwaliteit die na verloop van tijd uit de PVC-matrix migreren (vooral bij hogere temperaturen) waardoor de coating verstijft, barst en uiteindelijk bezwijkt op lasnaden en spanningspunten.

Hoogwaardige PVC-treksterkteproducten van fabrikanten als Ferrari Soltis, Serge Ferrari, Sioen en Verseidag maken gebruik van lakafwerkingen en PVDF (polyvinylideenfluoride) toplagen die de oppervlaktetemperatuur aanzienlijk verlagen door infraroodstraling te reflecteren. Een wit of lichtgrijs PVDF-gecoat PVC-membraan kan een oppervlaktetemperatuur hebben 10 tot 15°C lager dan een ongecoat equivalent onder dezelfde zonnebelasting – een betekenisvol verschil dat de retentie van weekmakers en de UV-stabiliteit verlengt.

Gelaste naden: het kritieke hittekwetsbaarheidspunt

Het meest voorkomende hittegerelateerde falen in PVC-trekweefselstructuren bevindt zich niet in het membraan zelf, maar bij lasnaden. Hoogfrequent of heet wiglassen smelt PVC met PVC, maar de laszone is inherent het zwakste punt in de membraanconstructie. In omgevingen met aanhoudend hoge temperaturen, vooral waar de constructie buigt onder invloed van windbelasting, kunnen slecht uitgevoerde lassen delamineren. Een minimum opgeven naadoverlapping van 40 mm en een lasafpelsterkte van meer dan 150 N/5 cm volgens EN ISO 1421 zijn testen een redelijke kwaliteitsbenchmark voor toepassingen in warme klimaten.

Vergelijking van soorten trekweefsel op basis van warmteprestaties

Niet alle rekbare stoffen reageren op dezelfde manier op warmte. In de onderstaande tabel worden de meest voorkomende commerciële materialen voor treksterkte vergeleken met de belangrijkste thermische prestatie-indicatoren.

Voor de meeste commerciële schaduwluifels, parkeerafdekkingen en architecturale membraantoepassingen levert PVC-trekstof de optimale balans tussen hittebestendigheid, levensduur en kosten. PTFE-glas is de beste keuze voor permanente monumentale constructies waar vervanging onpraktisch is.

Real-World hittescenario's en hoe PVC-treksterkte reageert

Abstracte temperatuurclassificaties vertellen slechts een deel van het verhaal. Wat voor bestekschrijvers en installateurs van belang is, is hoe PVC-treksterkteweefsel zich gedraagt ​​in daadwerkelijke toepassingsomgevingen.

Woestijn- en semi-aride klimaten

Op locaties als Dubai, Phoenix, Riyad of West-Australië komt de omgevingstemperatuur in de zomer regelmatig boven de 45°C. Een donker PVC-membraan met treksterkte dat op zonnemiddag in de directe zon staat, kan in deze omgevingen een oppervlaktetemperatuur bereiken van 80 tot 90°C — op de bovengrens van de standaard PVC-specificatie. Projecten in deze klimaten moeten lichtgekleurde stoffen met PVDF-lakafwerkingen specificeren, die 60 tot 75% van de invallende zonnestraling reflecteren, vergeleken met 30 tot 45% voor standaard PVC. De Ferrari 502-serie en Sioen Silvertex zijn bijvoorbeeld specifiek ontworpen voor extreme blootstelling aan UV-straling en hitte en hebben onder dergelijke omstandigheden garanties van 10 tot 15 jaar.

Spanhardware in woestijnklimaten moet ook geschikt zijn voor de agressieve thermische cycli tussen warme dagen en koele nachten. Roestvrijstalen spanschroeven, klemmen zonder beugels en hardware van maritieme kwaliteit met voldoende instelbereik voorkomen dat het membraan overbelast raakt tijdens koude ochtendcontractie na hoge uitzetting overdag.

Vochtige tropische klimaten

In Zuidoost-Azië, het Caribisch gebied en het noorden van Queensland is de thermische uitdaging anders. De omgevingstemperaturen zijn het hele jaar door hoog (30 tot 38°C), maar met een intense luchtvochtigheid. Vochtigheid zelf beschadigt het PVC-trekweefsel niet significant – de coating is inherent ondoordringbaar – maar ondersteunt wel de groei van schimmels en algen op het oppervlak van de stof. Standaard PVC-treksterkteweefsel bevat biocide-additieven in de coating, maar deze raken na verloop van tijd op. Elke vijf tot zeven jaar opnieuw lakken of biociderijke oppervlaktebehandelingen toepassen behoudt de weerstand van de stof tegen biologische vervuiling in vochtige tropische omgevingen zonder dat volledige vervanging nodig is.

Mediterrane en gematigde zones met hoge UV-straling

In Zuid-Europa, Californië en soortgelijke klimaten is de UV-intensiteit de dominante stressfactor op de lange termijn, eerder dan de piektemperatuur. PVC-treksterkteweefsel in deze zones kent doorgaans oppervlaktetemperaturen van 55 tot 70°C bij donkere kleuren. Standaard 900 gsm PVC-gecoat polyester met TiO₂-pigmentatie en standaardlak presteert hier 12 tot 15 jaar goed, mits schoon gehouden. De belangrijkste onderhoudstaak is de jaarlijkse inspectie van de naadintegriteit en de halfjaarlijkse reiniging met een pH-neutraal reinigingsmiddel om stof en deeltjes te verwijderen die als schuurmiddelen en UV-concentratoren op het oppervlak werken.

Stedelijke hitte-eilandomgevingen

Stedelijke installaties – boven voetgangerspleinen, doorgangsstations en eetruimtes buiten – hebben te maken met geconcentreerde stralingswarmte van omringende harde oppervlakken. Beton-, asfalt- en glazen gevels stralen warmte naar boven uit, wat betekent dat de onderkant van een trekoverkapping aanzienlijke stralingsenergie kan absorberen naast directe blootstelling aan de zon van bovenaf. Het selecteren van stoffen met hoge waarden voor totale zonnereflectie (TSR) van meer dan 60% vermindert de warmtewinst op beide oppervlakken en draagt bij aan het koelvoordeel dat de structuur biedt aan de onderliggende gebruikers - een steeds belangrijker overweging in stedelijke planning en duurzaamheidskaders.

Wat het gewicht en de kwaliteit van de stof u vertellen over hittetolerantie

PVC-treksterktestof wordt verkocht in gewichtscategorieën die rechtstreeks verband houden met duurzaamheid, thermische massa en prestaties in omgevingen met hoge temperaturen. Als u deze kwaliteiten begrijpt, voorkomt u onderspecificatie.

• 400–500 g/m² (lichtgewicht): Geschikt voor binnentoepassingen, evenementenstructuren voor de korte termijn of omgevingen met weinig hitte. Een dunnere PVC-coating betekent minder weekmakerreservoir en snellere thermische veroudering buitenshuis.
• 650–750 g/m² (middelzwaar): Standaardspecificatie voor commerciële schaduwluifels in gematigde klimaten. Voldoende hittebestendigheid voor oppervlaktetemperaturen onder 70°C met normale UV-niveaus.
• 900–1.000 g/m² (zwaar): Bij voorkeur voor warme en hoge UV-klimaten, constructies met grote overspanningen en permanente installaties. Een dikkere PVC-coating zorgt voor een groter weekmakerreservoir dat bestand is tegen migratie gedurende 15 jaar thermische cycli.
• 1.100 g/m² en hoger (ultrazwaar): Gebruikt in industriële toepassingen, vrachtwagenzeilen en constructies die onderhevig zijn aan mechanische slijtage en hitte. Zelden vereist voor schaduw- of architecturale membraantoepassingen.

Naast het gewicht bepalen het aantal draden en het garentype van het polyestergaas de treksterkte, terwijl de PVC-formulering het thermische flexibiliteitsbereik en de UV-bestendigheid bepaalt. Specificeerders die datasheets beoordelen, moeten letten op waarden voor treksterkte, scheurweerstand en lassterkte die zijn getest bij verhoogde temperaturen, en niet alleen bij standaard laboratoriumomstandigheden van 23°C.

Kleurselectie en de aanzienlijke impact ervan op de warmteprestaties

Kleur is niet alleen een esthetische keuze bij het ontwerpen van stoffen met treksterkte; het heeft een direct en meetbaar effect op de oppervlaktetemperatuur, de levensduur van de stof en de zonwering.

Wit en lichtgekleurd PVC-trekvast materiaal reflecteert tussen 70 en 85% van de invallende zonnestraling, waardoor de oppervlaktetemperaturen relatief laag blijven. Een wit PVC-membraan kan in direct zonlicht 45–55°C bereiken, terwijl een antraciet of donkergrijs equivalent onder dezelfde omstandigheden 85–95°C kan bereiken — een verschil van 30 tot 40°C. Dat temperatuurverschil versnelt de migratie van weekmakers dramatisch, verhoogt de thermische belasting op lasnaden en verkort de effectieve levensduur van het weefsel.

Vanuit schaduwperspectief zorgen donkere kleuren voor een betere vermindering van schittering en een meer ingesloten gevoel in eet- of vrijetijdsomgevingen buiten. Als om ontwerpredenen donkere kleuren nodig zijn, moeten de bestekschrijvers dit compenseren door een zwaardere stofkwaliteit en een hoogwaardige PVDF-toplaag te kiezen, en kortere inspectie- en onderhoudsintervallen inbouwen – misschien elke drie jaar in plaats van vijf jaar.

Sommige PVC-treksterkteproducten bevatten nu "koele pigment" -technologie: infraroodreflecterende pigmenten die de visuele uitstraling van donkerdere kleuren geven terwijl ze het nabij-infrarode deel van het zonnespectrum reflecteren dat het meest bijdraagt ​​aan oppervlakteverwarming. Deze producten kunnen de oppervlaktetemperatuur verlagen met 8 tot 12°C vergeleken met conventionele donkere pigmenten, waardoor de levensduur aanzienlijk wordt verlengd zonder dat dit ten koste gaat van de ontwerpintentie.

Brandgedrag van PVC-trekweefsel bij hitte

Een veelvoorkomend probleem bij elk trekweefsel op polymeerbasis in omgevingen met hoge temperaturen is het brandgedrag. PVC-trekweefsel heeft specifieke kenmerken die het onderscheiden van andere materialen.

PVC als basispolymeer is inherent vlamvertragend vanwege het hoge chloorgehalte. Het ondersteunt de verbranding niet zelfstandig en dooft automatisch wanneer een vlambron wordt verwijderd. De meeste commerciële PVC-treksterkteproducten zijn getest volgens en voldoen aan de Europese norm EN 13501-1 (brandclassificatie van bouwproducten), waardoor Klasse B-s2-d0 of beter — dat wil zeggen een beperkte bijdrage aan brand, matige rookproductie en geen vlammende druppels. In Australië is naleving van AS/NZS 1530.3 en specificatie C1.10 onder de National Construction Code van toepassing op trekmembraanstructuren.

Bij zeer hoge temperaturen – boven de 200°C – begint PVC af te breken en komt er waterstofchloridegas vrij. Dit is echter ruim boven elke temperatuur die alleen door zonnewarmte wordt bereikt. Bij het brandrisicoscenario is sprake van een externe vlambron en niet van omgevingswarmtebelasting. Voor toepassingen in de buurt van keukens, commerciële barbecueplekken of locaties met risico op open vuur is PTFE-gecoate glasvezel de juiste specificatie.

Tekenen dat hitte uw trekweefsel heeft beschadigd

Het vroegtijdig identificeren van hitteschade voorkomt volledig membraanfalen. De volgende tekenen geven aan dat er thermische degradatie optreedt in een PVC-treksterkte-installatie:

• Oppervlaktescheuren of haarscheuren: Fijne oppervlaktescheurtjes in de PVC-coating duiden op uitputting van de weekmaker veroorzaakt door aanhoudende hoge temperaturen en blootstelling aan UV. De coating heeft zijn flexibiliteit verloren en nadert het einde van zijn levensduur.
• Delaminatie van de naad: Warmtecycli zorgen ervoor dat PVC-lassen vermoeien. Scheiding bij naadranden, vooral bij hoeksteunen en piekpunten, geeft aan dat de thermische spanning groter is dan de lasafpelsterkte.
• Permanente verzakking of vormverlies: Als het membraan na afkoeling niet meer terugkeert naar zijn ontworpen vorm, is er sprake van permanente kruip of rek van de randkabel. Naspannen kan het tijdelijke uiterlijk herstellen, maar zal de verloren materiaalintegriteit niet herstellen.
• Kleurvervaging of krijten: Oppervlaktekrijt (een poederachtige witte afzetting) duidt op UV-fotolyse van de PVC-toplaag. Hoewel het aanvankelijk een oppervlakteverschijnsel is, wordt het onderliggende PVC blootgesteld aan versnelde thermische en UV-degradatie.
• Stijfheid bij koud weer: Een membraan dat 's nachts ongewoon stijf wordt, duidt op een aanzienlijk verlies aan weekmaker. PVC met voldoende weekmaker blijft flexibel tot ver onder 0°C; stijf gedrag bij koud weer duidt op thermische veroudering die niet meer te herstellen is.

Elk van deze tekenen rechtvaardigt een professionele structurele beoordeling. In de meeste gevallen verlengt een vroegtijdige interventie – opnieuw lassen van naden, oppervlaktebehandeling of opnieuw spannen – de bruikbare levensduur met meerdere jaren tegen een fractie van de volledige vervangingskosten.

Onderhoudspraktijken die de hittebestendigheid in de loop van de tijd behouden

Geen enkel trekweefsel is onderhoudsvrij, maar PVC-trekweefsel behoort tot de onderhoudsarme membraanmaterialen die beschikbaar zijn. De volgende praktijken beschermen de hittebestendigheid en verlengen de levensduur in veeleisende klimaten.

Regelmatige schoonmaak

Opgehoopt stof, vogelpoep en organisch materiaal op het oppervlak van de stof fungeren als warmteabsorbeerders, waardoor de plaatselijke oppervlaktetemperatuur stijgt en de UV-blootstelling geconcentreerd wordt. Twee keer per jaar reinigen met een zachte borstel en een pH-neutraal reinigingsmiddel in warme klimaten is een minimale norm. Gebruik nooit schoonmaakmiddelen op oplosmiddelbasis, hogedrukreinigers boven de 40 bar of schuursponsjes, aangezien deze de laktoplaag beschadigen en de afbraak van PVC versnellen.

Periodieke herspanning

Thermische cycli veroorzaken een geleidelijke ontspanning van randkabels en randapparatuur, zelfs in goed gespecificeerde PVC-treksterkte-weefselstructuren. Jaarlijkse inspectie van spanningsniveaus, hoekverbindingen en omtrekbevestigingen zorgt ervoor dat het membraan zijn ontworpen geometrie behoudt en geen waterplassen ontwikkelt die plaatselijke spanning en degradatie versnellen.

Vernieuwing van oppervlaktebehandeling

Lak- en PVDF-aflakken kunnen ter plaatse worden vernieuwd met behulp van compatibele producten van stoffabrikanten. Het aanbrengen van een nieuwe topcoat elke acht tot tien jaar op een goed onderhouden membraan herstelt de UV-reflectie, vult het oppervlaktebiocide aan en verlengt effectief de levensduur van het weefsel met vijf tot tien jaar, waardoor de kapitaalkosten van volledige vervanging worden uitgesteld.

Seizoensgebonden verwijdering in extreme klimaten

In regio's met extreem hete zomers kiezen sommige exploitanten van tijdelijke of semi-permanente structuren van trekweefsel ervoor om membranen te verwijderen en op te slaan tijdens de zomermaanden, en deze in de herfst opnieuw te installeren. Hoewel dit niet gebruikelijk is voor permanente architecturale membranen, is het haalbaar voor intrekbare of demontabele constructies. De opslag moet plaatsvinden op een koele, donkere, droge plaats; niet strak opgevouwen, waardoor permanente vouwsporen ontstaan, maar opgerold rond een kern met een diameter van 200 mm of groter.

Specificeren van PVC-trekweefsel voor aan hitte blootgestelde projecten: een praktische checklist

Wanneer u PVC-treksterkteweefsel aanschaft voor projecten in warme klimaten, dient u de volgende criteria te gebruiken om producten te beoordelen en te vergelijken:

1. Controleer of het gewicht van de stof geschikt is voor de spanwijdte en het klimaat: minimaal 900 g/m² voor warme omgevingen met veel UV-straling.
2. Controleer het type toplaag: PVDF of lak met infraroodreflecterende eigenschappen verlaagt de oppervlaktetemperatuur en verlengt de levensduur.
3. Vraag de brandclassificatietestgegevens (EN 13501-1 in Europa, AS/NZS 1530.3 in Australië) aan bij de fabrikant.
4. Geef een minimale afpelsterkte van de naadlas op van 150 N/5 cm volgens EN ISO 1421 voor toepassingen met hoge temperaturen.
5. Selecteer lichtgekleurde stof met een totale zonnereflectie (TSR) van meer dan 60%, of kies voor cool-pigmenttechnologie als donkerdere kleuren vereist zijn.
6. Controleer de fabrieksgarantie: een productgarantie van 10 jaar van een gerenommeerde leverancier is een redelijke basis voor kwaliteitsvolle commerciële PVC-treksterkte.
7. Bevestig dat de constructeur rekening heeft gehouden met de thermische uitzettingscoëfficiënten die specifiek zijn voor het textielproduct in het ontwerp van de verbindings- en spanhardware.
8. Verzoek om versnelde verouderingstestgegevens (Xenon-boogweermeter volgens EN ISO 105-B06 of gelijkwaardig) die de behouden treksterkte en kleurstabiliteit aantonen na gesimuleerde langdurige blootstelling.

Het volgen van deze checklist vermindert het risico op onderspecificatie, wat de meest voorkomende oorzaak is van voortijdig falen van PVC-treksterkte in warme klimaten – niet de inherente beperkingen van het materiaal, maar een discrepantie tussen productkwaliteit en gebruiksomstandigheden.
